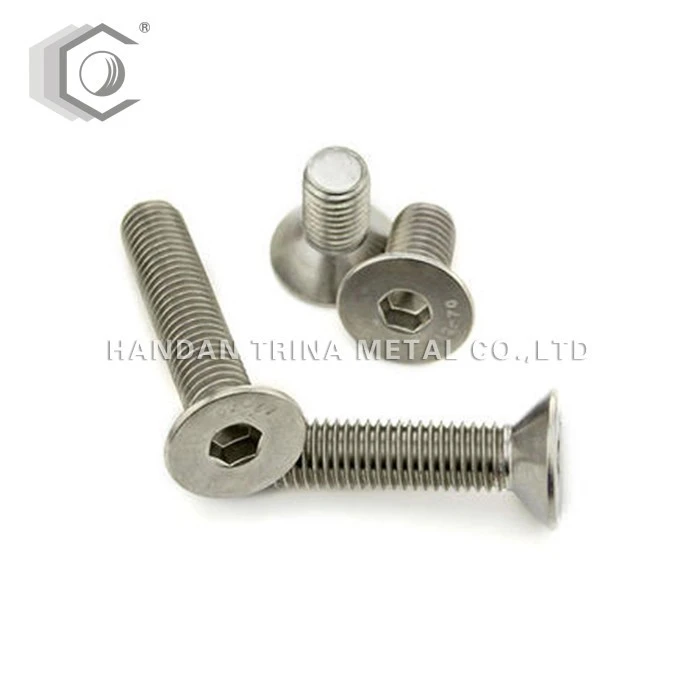

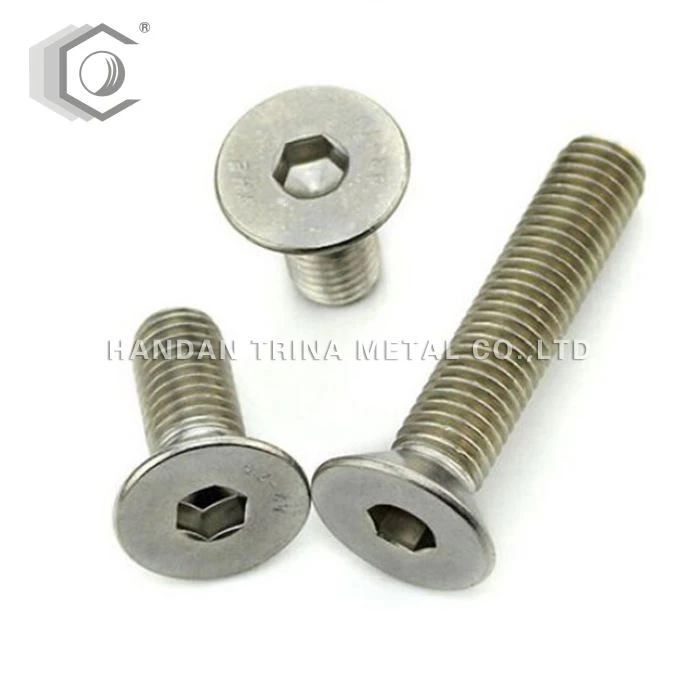

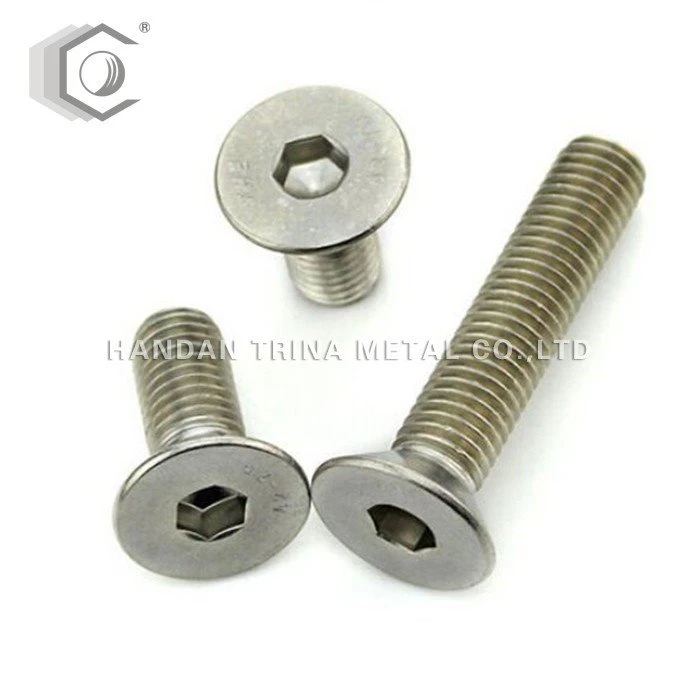

Zapustené skrutky s vnútorným uhlom sa tiež nazývajú zapustené skrutky a ploché strojové skrutky. Sú akýmsi stavebným dielom. Hlava je 90-stupňový kužeľ, ktorý je podobný bežnej skrutke do dreva. Hlava má drážku na utiahnutie nástroja, napríklad písmo, kríž, šesťuholník, quincunx, päťuholník atď.
Veľkosť: M3-M24

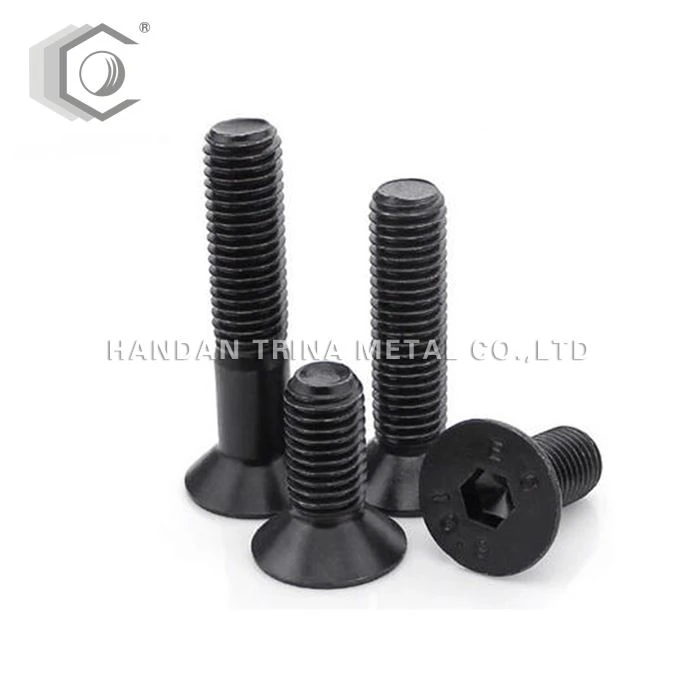

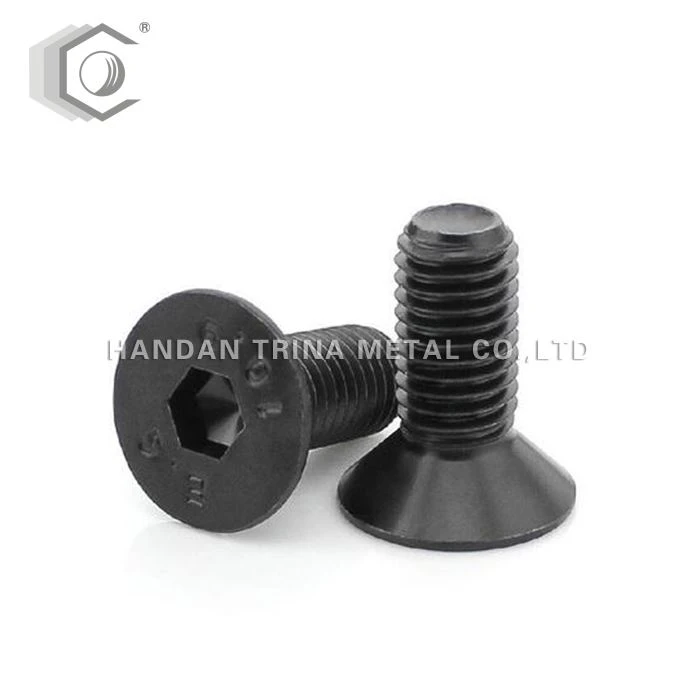

Povrch ： Zp / ČIERNY
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
ds | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
Účinok:
Na povrchu montážneho otvoru na spojovacom dieli je obrobená 90-stupňová kónická kruhová objímka a hlava plochej strojnej skrutky je v kruhovej objímke a je v jednej rovine s povrchom spojovacieho kusu. Ploché strojové skrutky sa tiež niekedy používajú s plochými strojovými skrutkami s polguľatou hlavou. Tento druh skrutky je krajší a používa sa na miestach, kde povrch umožňuje malý výčnelok. Skrutky hrajú úlohu spojenia dvoch alebo viacerých predmetov a sú nevyhnutnou nevyhnutnosťou v každodennom živote alebo v priemyselnej výrobe.
Inštrukcie:
Skrutky so zápustnou hlavou sa väčšinou používajú po inštalácii, povrch dielov sa nedá zdvihnúť a upevnené diely majú dve hrúbky, takzvanú hrubú, čo znamená, že hrúbka upevnenej súčasti je väčšia ako hrúbka hlava skrutky so zápustnou hlavou Po dotiahnutí skrutky stále zostáva časť závitu skrutky, ktorá sa nedostane do otvoru so závitom. V takom prípade je možné skrutku so zápustnou hlavou určite utiahnuť. Spravidla existuje iná situácia, to znamená, že hrúbka pripevnených častí je menšia ako výška hlavy zapustenej skrutky, ktorá je bežná u plechových častí v mechanických zariadeniach, napríklad pri pripojení závesu podvozku, dvere a krabica; plech zariadenia Pripojenie krytu a zariadenia atď. Kvôli malej hrúbke dielu je priechodný otvor pre skrutku upevneného plechového dielu úplne kužeľovitý otvor. V takom prípade, keď je skrutka so zápustnou hlavou utiahnutá, nie je hlava skrutky kužeľovitým povrchom na stlačenie plechovej časti. Dno hlavy skrutky a horná časť otvoru so závitom sú však stlačené. Aj keď skrutka cíti, že je pevne utiahnutá, plechová časť je namiesto stlačenia uviaznutá. V takom prípade, hoci skrutka cíti, že je pevne utiahnutá, plechový zlatý kúsok skutočne nie je dotiahnutý. Toto je veľmi častá situácia.
