Veľkosť: M30-M530
Povrch: ZP/HDG
Materiál: Nehrdzavejúca oceľ
D | 30 | 38 | 46 | 52 | 64 | 82 | 94 | 120 | 148 |
d1 | 25– 26,9 | 30– 33,7 | 38– 42,4 | 44,5~ 48,3 | 57– 60,3 | 76.1 | 88.9 | 108–114,3 | 133~139,7 |
d1 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
3/4 | 1 | 1 1/4 | 1 1/2 | 2'' | 2 1/2 | 3 | 4 | - | |
B | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 60 | 60 |
Ds | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 16 | 16 |
d3 (D3) | M10 | M10 | M10 | M10 | M12 | M12 | M12 | M16 | M16 |
L | 70 | 76 | 86 | 92 | 109 | 125 | 138 | - | - |
L1 | 28 | 31 | 37 | 40 | 49 | 57 | 66 | 171 | 191 |
N | 40 | 48 | 56 | 62 | 76 | 94 | 106 | 136 | 164 |
Kg | 9.4 | 10.5 | 12 | 12.9 | 22.2 | 25.9 | 28.8 | 64 | 72.7 |
6.8 | 7.7 | 9 | 9.7 | 16.8 | 19.8 | 22.4 | - | - |
D | 176 | 202 | 228 | 282 | 332 | 378 | 428 | 530 |
d1 | 159– 168,3 | (191)~193,7 | 216~219,1 | 267~273 | 318~323,9 | 355,6~ 368 | 406,4~ 419 | 508–521 |
d1 | 150 | (175) | 200 | 250 | 300 | 350 | 400 | 500 |
- | - | - | - | - | - | - | - | |
B | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 |
Ds | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 24 |
d3 (D3) | M16 | M16 | M20 (M20) | M20 (M20) | M20 (M20) | M24 | M24 | M24 |
L | - | - | - | - | - | - | - | - |
L1 | 217 | 249 | 283 | 334 | 385 | 435 | 487 | 589 |
N | 192 | 218 | 248 | 302 | 352 | 402 | 452 | 554 |
Kg | 83.4 | 95.8 | 169.8 | 202.8 | 235 | 382 | 429 | 522 |
- | - | - | - | - | - | - | - |

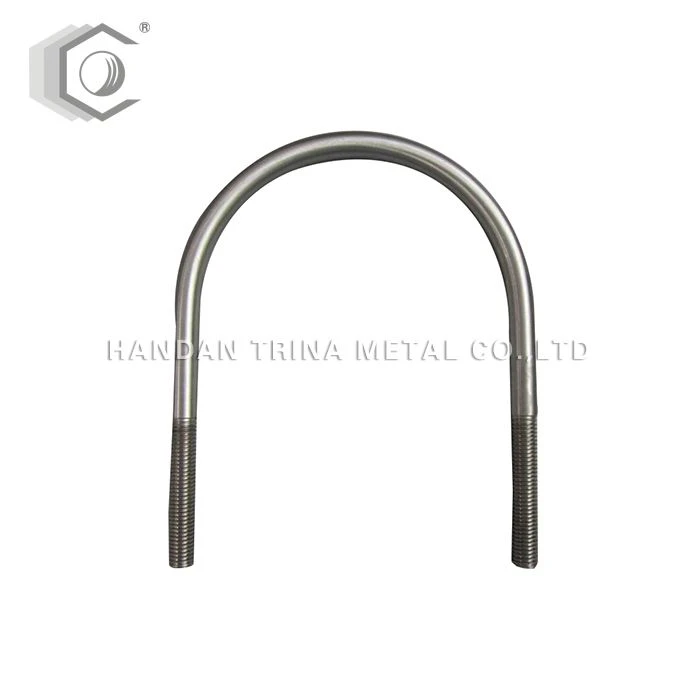

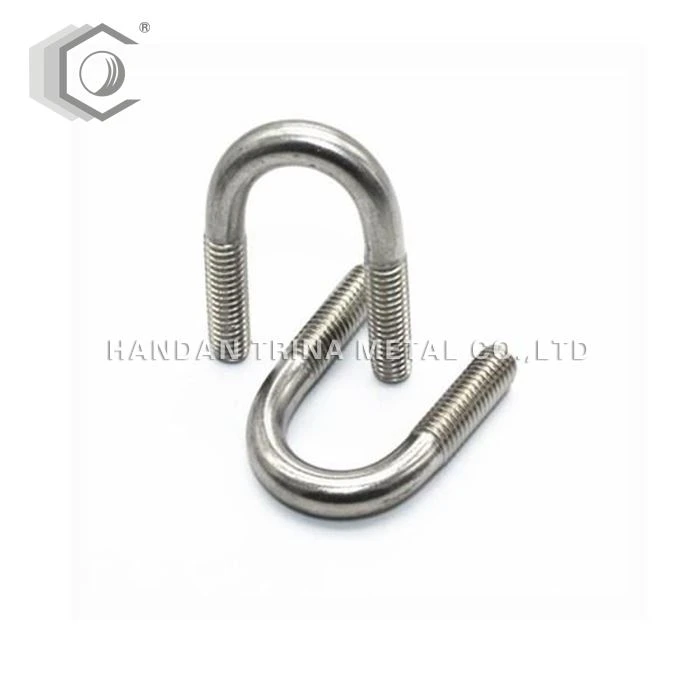

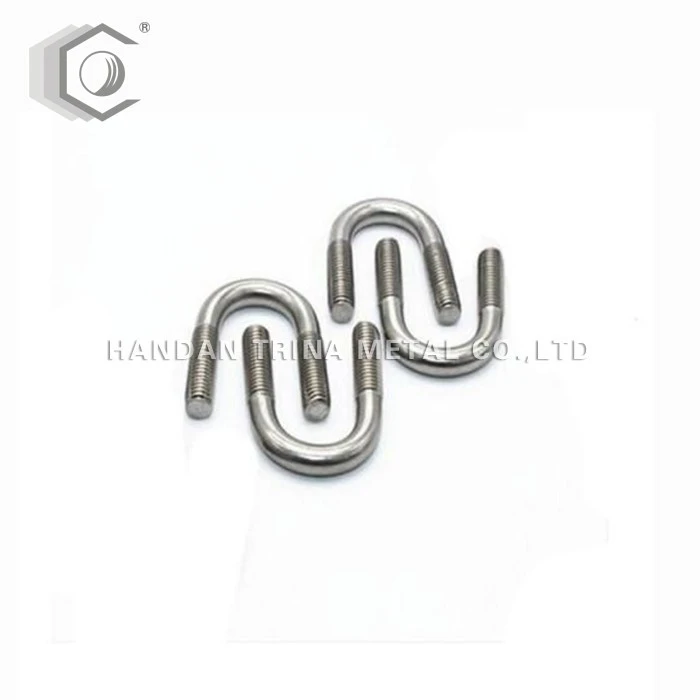

Tam sú vlákna na oboch koncoch, ktoré môžu byť kombinované s maticou, hlavne sa používa na opravu rúrkových objektov, ako sú vodovodné potrubie alebo list objekty, ako sú listové pružiny automobilov.
Aplikácie:
Široká škála použitia, hlavné použitie: konštrukcia a montáž, pripojenie mechanického príslušenstva, vozidlá, lode, mosty, tunely, železnice atď.
Výrobné zariadenia:
1) CNC obrábacie centrum;
2) CNC sústruh;
3) CNC frézovanie;
4) Presný rezací stroj
Meracie prístroje a zariadenia:
1) Mikrometer
2) Hladký merač zástrčky
3) Závitomer
4) Prístroj na meranie obrazu
5) Súradnicový merací stroj
6) Tester drsnosti
7) Rutinná kontrola strmeňov.
Preferované odvetvia:
1) Komunikačné zariadenia
2) Lekárske vybavenie
3) Foto elektrické zariadenia
4) Automobilový priemysel
5) Mechanické zariadenia
6) Ostatné prispôsobené diely
