Veľkosť: na mieru
Povrch: ZP, HDG
Materiál: nehrdzavejúca oceľ, oceľ
d | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 |
PP | 16 | 16 | 16 | 16 | 16 | 16 | 13 | 13 | 13 | 13 | 13 |
L | 6 | 8 | 10 | 12 | 14 | 16 | 6 | 8 | 10 | 12 | 14 |
6.125 | 8.125 | 10.125 | 12.125 | 14.125 | 16.125 | 6.125 | 8.125 | 10.125 | 12.125 | 14.125 | |
5.875 | 7.875 | 9.875 | 11.875 | 13.875 | 15.875 | 5.875 | 7.875 | 9.875 | 11.875 | 13.875 | |
n | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | 1.125 | |
0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | 0.875 | |
b | 1.625 | 1.625 | 1.625 | 1.625 | 1.625 | 1.625 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 |
1.375 | 1.375 | 1.375 | 1.375 | 1.375 | 1.375 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | |
d | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 5/8 | 3/4 | 3/4 |
PP | 13 | 13 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 10 | 10 |
L | 16 | 18 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 8 | 10 |
16.125 | 18.125 | 6.125 | 8.125 | 10.125 | 12.125 | 14.125 | 16.125 | 18.125 | 8.188 | 10.188 | |
15.875 | 17.875 | 5.875 | 7.875 | 9.875 | 11.875 | 13.875 | 15.875 | 17.875 | 7.812 | 9.812 | |
n | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
1.125 | 1.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 2.125 | 3.188 | 3.188 | |
0.875 | 0.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 1.875 | 2.812 | 2.812 | |
b | 2.125 | 2.125 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.188 | 4.25 | 4.25 |
1.875 | 1.875 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.812 | 3.75 | 3.75 | |
d | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 1 | 1 |
PP | 10 | 10 | 10 | 10 | 10 | 8 | 8 | 8 | 8 | 8 | 8 |
L | 12 | 14 | 16 | 18 | 24 | 10 | 12 | 14 | 16 | 18 | 24 |
12.188 | 14.188 | 16.188 | 18.188 | 24.25 | 10.188 | 12.188 | 14.188 | 16.188 | 18.188 | 24.25 | |
11.812 | 13.812 | 15.812 | 17.812 | 23.75 | 9.812 | 11.812 | 13.812 | 15.812 | 17.812 | 23.75 | |
n | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
3.188 | 3.188 | 3.188 | 3.188 | 3.188 | 3.688 | 3.688 | 3.688 | 3.688 | 3.688 | 3.688 | |
2.812 | 2.812 | 2.812 | 2.812 | 2.812 | 3.312 | 3.312 | 3.312 | 3.312 | 3.312 | 3.312 | |
b | 4.25 | 4.25 | 4.25 | 4.25 | 4.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 | 6.25 |
3.75 | 3.75 | 3.75 | 3.75 | 3.75 | 5.75 | 5.75 | 5.75 | 5.75 | 5.75 | 5.75 |

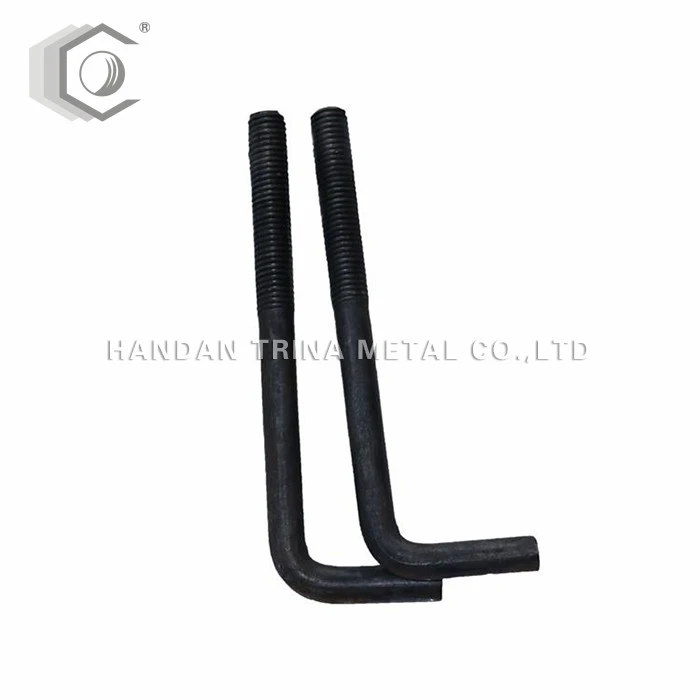

Kotviace skrutky v tvare L sa bežne používajú základové prvky na ukotvenie oceľových stĺpov a iných kotiev. Pomenované sú preto, lebo majú tvar&„L GG“. Tiež známy ako: kotvová skrutka s priamym háčikom, kotvová skrutka v tvare 7, kotvová skrutka, kotvová skrutka, kotviaca skrutka, kotviaci drôt atď.
Je špeciálne navrhnutý na uloženie do betónového základu a slúži ako základňa na upevnenie rôznych nosných stĺpov oceľovej konštrukcie a strojného zariadenia. Kotevná skrutka v tvare písmena L je druh kotviacej skrutky, ktorý sa často používa.
Spôsob inštalácie:
1. Jednorazová metóda zahĺbenia: Pri nalievaní betónu zahĺbte kotevné skrutky. Ak sú vysoké veže ovládané prevrátením, mali by sa kotviace skrutky vložiť raz.
2. Metóda vyhradených otvorov: zariadenie je na svojom mieste, otvory sa očistia, do otvorov sa vložia kotviace skrutky, zariadenie sa umiestni a opraví a potom sa naleje nezmrštiteľným jemnozrnným betónom o jednu úroveň vyššie ako originálny základ pre zhutnenie. . Vzdialenosť od stredu kotviacej skrutky k okraju základne by nemala byť menšia ako 4d (d je priemer kotvovej skrutky) a nemala by byť menšia ako 150 mm (d≤20, nesmie byť menšia ako 100 mm) ), a nie menej ako polovica šírky kotvovej dosky, pridajte 50 mm. Ak vyššie uvedené požiadavky nie je možné splniť, mali by sa prijať vhodné opatrenia na ich posilnenie. Priemer kotviacich skrutiek použitých na konštrukciu by nemal byť menší ako 20 mm. Pri zemetrasení by sa na upevnenie mali použiť dvojité matice alebo by sa mali prijať iné účinné opatrenia zabraňujúce uvoľneniu, ale kotviaca dĺžka kotviacich skrutiek by mala byť o 5 d dlhšia ako neizmická kotviaca dĺžka.
FAQ:
Otázka: Ste obchodná spoločnosť alebo výrobca?
Odpoveď: Sme výrobcom, takže naše výrobky majú najnižšiu cenu.
Otázka: Poskytujete vzorky?
Odpoveď: Áno, vzorky by sme mohli ponúknuť zadarmo.
